工藝介紹
堆放著的礦渣由鏟車取料、喂料，通過皮帶機進行輸送。在輸送過程中，礦渣原料先后經由除鐵器和振動篩得到除鐵和篩分，然后通過稱重設備倉、提升機進入立磨機進行粉磨。粉磨后的礦渣借助熱風爐提供的熱風，通過選粉機進行選粉，同時得到烘干。符合細度要求的礦渣粉.后被輸送到收塵器收集、盛放后，由空氣輸送斜槽、提升機進入成品庫中儲存。

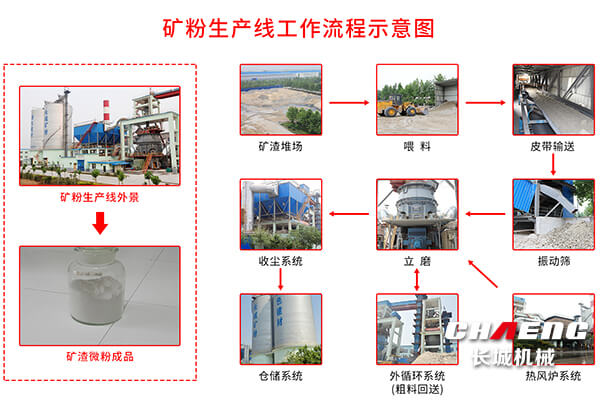

具體工藝流程見下圖：
礦渣粉磨為什么選擇立磨機?節能、環保、工藝簡單、智能化程度高
近幾年，礦渣立式磨粉機的應用越來越得到廣大客戶的*，但是一些客戶仍對立磨機優于球磨機存在疑問，長城機械通過走訪幾十家客戶現場，整理出兩大系統的區別。
| 立磨系統 | 輥壓機球磨機聯合粉磨系統 |
|---|---|
| 工藝流程簡單（5大系統包括給料系統，立式輥磨機，外循環系統，成品收集系統及成品輸送系統） | 工藝流程復雜（7大系統包括給料系統、輥壓機循環及半成品選粉輸送，球磨機圈流循環及成品選粉、成品收集及成品輸送系統） |
| 占地面積節省30%以上 | 系統中用于物料循環和輸送的設備多，占地面積大 |
| 系統節電30-60%以上（系統電耗36kwh/t） | 系統電耗80 kwh/t |
| 粉塵污染?。ㄅ欧?le;30mg/Nm3） | 輥壓機系統循環量大，且要經過皮帶機、提升運輸機輸送，故系統揚塵大 |
| 正常運轉狀態下，噪音小 | 系統配置球磨機，故噪音大 |
| 可以方便調節產品細度和單獨粉磨不同種類的物料，如水泥熟料，礦渣等 | 不適于水分大的原料，產品品種調節難度大，粉磨物料適應性差 |
| 適應含水量在30%以下的高水分物料粉磨，通過配備熱風系統來調節入磨熱風溫度完成烘干工序，循環風的使用也提高了熱量利用率 | 不適合水分大的摻合料粉磨，高濕物料需.行烘干或者自然晾曬之后再進行粉磨 |
| 系統外循環少，外循環量小，同時輔機設備較少，由于外部設備故障導致磨機停機的概率小 | 提升機循環負荷大，系統設備多，檢修點分散，檢修的項目多，耗時多，外部循環設備因故障而停機的頻率較高 |
| 磨輥和磨盤維修和更換可同時進行；在線堆焊一般耗時3-5天；輥面無需刨掉；磨輥重量輕，現場更換輥套較方便 | 在線堆焊，一般需2周；維修不僅包括輥面磨損，輥面脫落也較常見，輥面必須刨掉；單輥重量大，維修困難 |
| 系統運轉率：93%-97% | 系統運轉率：85%-90% |
| 綜上所述：立磨機系統在工藝、節能、環保及后期維護方面具有無可比擬的優勢！ | |
投資收益
以新鄉長城機械年產60萬噸立磨礦渣微粉示范線為例，該項目總投資5000萬元，于2011年4月投產，兩年時間便已經全部收回設備投資成本，目前處于純盈利狀態。具體成本計算請參照下表：
| 項目 | 指標 | 實際運行 |
|---|---|---|
| 投產日期 | 投產日期 | 2011年4月 |
| 投資計算 | 總投資 | 5000 萬 |
| 成本計算 | 原材料成本 | 70元/噸 |
| 生產費用(包括工資、電費、燃煤、維護管理費、銷售費用等) | 50 元 | |
| 利潤計算 | 市場銷售價 | 160 元/噸 |
| 噸利潤 | 40 元/噸 | |
| 年利潤 | 40×60萬=2400萬 | |
| 經濟效益 | 2年回收全部投資（目前處于純盈利狀態） | |
| 礦渣粉質量 | 比表面積達到 | 500 m²/kg |
| 7d活性指數 | *左右 | |
| 活性指數 | 國標S95級以上 |
產品優勢
1、引進德國萊歇立磨機技術，工藝系統簡單。
2、設備運轉率高，節能環保。
3、系統易操作，節省大量人力成本。

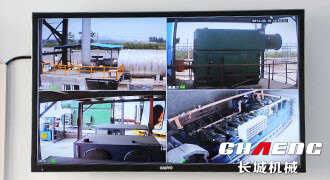

圖：長城機械礦渣立磨機智能操作系統，實時對生產運營中存在的隱患進行監控和調整
4、后期配件更換簡單、方便

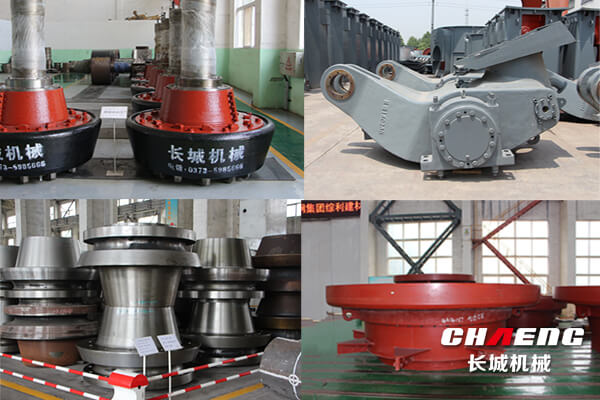

圖：長城機械有自己的備件加工基地，可為客戶提供各種易損件的更換和定做

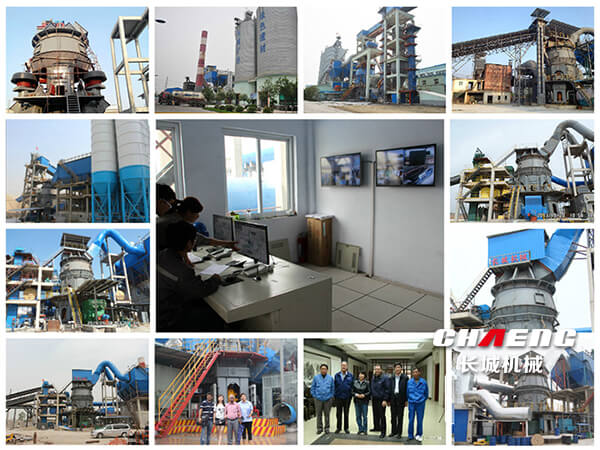

典型案例

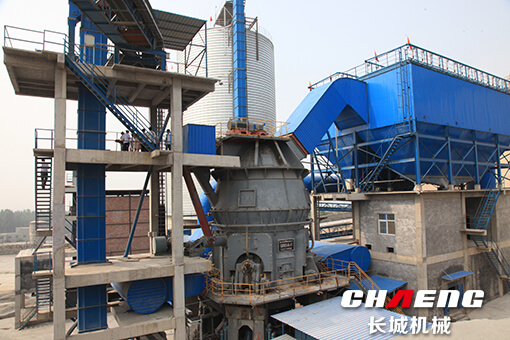

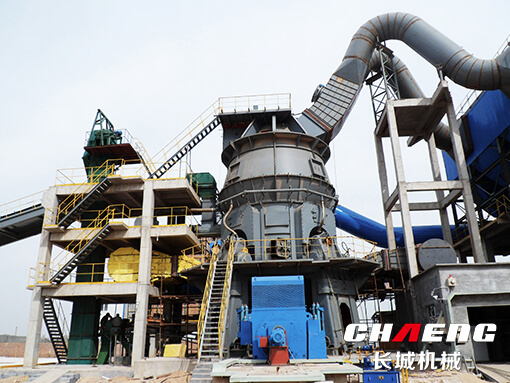

不到兩年時間，長城機械已經為國內外客戶建設了100多條礦粉生產線，其中不乏上海寶鋼、澳森鋼鐵、徐州鋼鐵等中國.的鋼鐵集團。
更多案例詳情和方案請致電400-108-6668熱線，獲取.報價和生產運營資料
技術參數
設備選型建議：
長城機械目前擁有客戶100多家，其中建設的年產100萬噸、年產60萬噸、年產30萬噸礦粉線占比80%，就三種型號在設備選型、能耗等方面的參數進行一下展示，可供客戶參考：
| 產品規格 | GRMS53.41礦渣立磨 | GRMS46.41礦渣立磨 | GRMS33.31礦渣立磨 |
|---|---|---|---|
| 年產量 | 100萬 | 60萬 | 30萬 |
| 設計產量(t/h） | 150 | 90 | 45 |
| 投料量(t/h） | 188 | 125 | 65 |
| 實際產量(t/h） | 160 | 105 | 55 |
| 成品細度（㎡/Kg） | 500 | 500 | 500 |
| 單機電耗(KWh/t) | 26.5 | 28.5 | 30 |
| 系統電耗(KWh/t) | 35 | 37 | 42 |
| 煤耗（折合標煤）（kg） | 17 | 18 | 18 |
| 噸礦粉金屬回收率（%） | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
服務支持

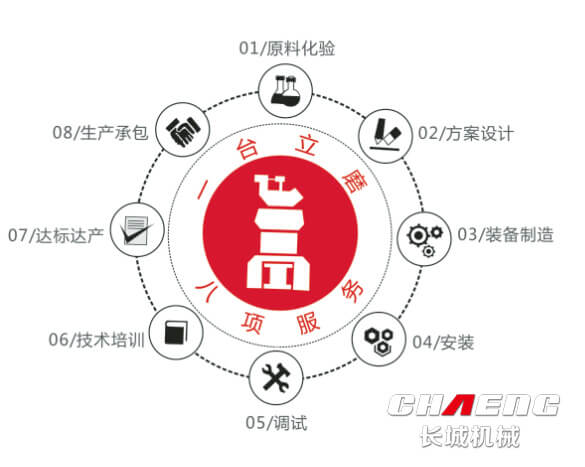

為保證客戶整個項目工程順利進行和完成，長城機械率先推出了行業中.個“1臺立磨、8項服務”的增值方案，從前期的立項到.終的投產，長城機械提供全程指導。
全球統一服務熱線400-108-6668，24h快速響應!
